Poser une gouttière en PVC

0
5912

Pour évacuer l’eau de pluie des toits, on utilise une gouttière. On a d’abord inventé le chéneau intégré dans la toiture, puis est apparue la gouttière dite “pendante” parce qu’elle pend sous la toiture. Elle peut être métallique, en cuivre, en zinc ou en aluminium, mais elle est le plus souvent en PVC.
Une gouttière est composée de deux éléments : le profilé d’égout qui récolte l’eau coulant du toit et la descente qui amène l’eau à un système de collecte.

Quelle dimension de  gouttière ?

Surface maxi de toiture 30 m2 71 m2 113 m2
Gouttière 16 25 33
Ø de descente 50 mm 80 mm 100 mm



Le système pluvial PVC Girpi

  • Gouttière demi-ronde – dimension développée : 16, 25 et 33 - assemblage par joint caoutchouc pour les trois tailles ou par collage pour la gouttière de 25.
  • Gouttière carrée pour les surfaces de toit inférieures à 30 m2 – assemblage par collage.
  • Gouttière bandeau (stylée) – assemblage par collage.

 Caractéristiques 

  • Résistance aux intempéries et aux fortes variations de températures.
  • Résistance à la corrosion : air corrosif, air salin, fumées…
  • Résistance mécanique par l’addition d’oxyde de titane dans le PVC.
  • Étanchéité.
  • Montage rapide.
  • Coloris : sable, gris, blanc, marron, noir, ardoise.
  • Système complet conforme à la norme NF EN – 607.
  • Fabrication française.
  • Garantie 10 ans.

Pose de la gouttière

La pose de la gouttière est déterminée par le point d’évacuation d’eau, là ou sera posée la descente. Si la descente est à une extrémité du toit, la gouttière devra avoir sa pente vers ce bord de toit. Si la descente est au milieu du toit, la gouttière sera en deux parties, chacune en pente vers le milieu du toit.



Supports et crochets

Gouttiere-03Posez les supports de gouttière, avec un espace d’environ 50 cm, un à chaque extrémité de la toiture.
Différents supports permettent de s’adapter à toutes les toitures : hampe plate, hampe chantournée, patte à fiche… ou patte pour tuile ou couverture ondulée, comme ici.Gouttiere-04La patte est enfilée et serrée sur la tuile.Gouttiere-06Vissez un crochet de gouttière au support à chaque extrémité de la toiture, l’un étant fixé au plus haut sur le support.Gouttiere-07Attachez et tendez un cordeau entre les deux crochets d’extrémité.Gouttiere-08Réglez le crochet à l’autre bout du toit pour que le cordeau ait une pente de 3 à 5 mm par mètre.
Pour un toit de 8 m de long comme ici, la différence de niveau entre un côté et l’autre du toit est, au minimum, de 24 mm.Gouttiere-09Fixez chaque crochet à son support en l’alignant au cordeau.Gouttiere-10De l’alignement des crochets dépend la rectitude de la gouttière et, par conséquent, le bon écoulement de l’eau.

Gouttière

Gouttiere-12Les profilés de gouttière s’assemblent entre eux par une jonction avec joint d’étanchéité. Emboîtez la jonction sur le profilé de gouttière, jusqu’à la butée.

Gouttiere-13Placez la gouttière sur les crochets.Gouttiere-15Le profilé se glisse sous la patte arrière du crochet…Gouttiere-16… et sa face avant qui est ourlée se clipse dans l’ourlet du crochet.Gouttiere-17La jonction entre deux morceaux de gouttière est fixée à un support.
Gouttiere-18Posez ainsi les différentes longueurs de gouttière assemblées par des jonctions.

Gouttiere-26Pour fermer le bout de la gouttière on pose un fond. Le fond unique Girpi simplifie l’achat des éléments puisque le même fond est utilisable à gauche ou à droite de la gouttière et de la naissance.

Gouttiere-48Collez le fond avec la colle pour PVC rigide. Encollez…
Gouttiere-49… et assemblez. La colle PVC assure à la fois l’assemblage mécanique et l’étanchéité.


Coupe

Pour réaliser les coupes, utilisez une scie à métaux, ou mieux, une scie à PVC. Pour que la coupe soit droite, utilisez une boîte à coupe. Ébavurez la coupe pour qu’elle soit propre et lisse.

Gouttiere-22

Descente

La liaison entre la gouttière et la descente est réalisée par un élément spécial appelé “naissance”.

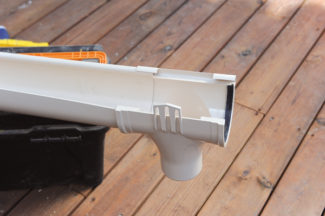

Gouttiere-25Celle-ci est à joint d’assemblage intégré, comme les jonctions. Elle doit aussi être fixée à un support.

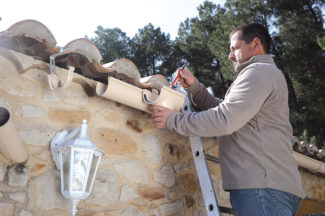

Gouttiere-19Repérez l’emplacement de la naissance en fonction de l’emplacement prévu de la descente et des supports en place. Tracez la découpe nécessaire du profilé de gouttière.

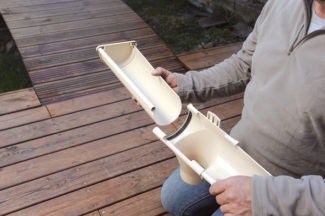

Gouttiere-28Préparez les éléments pour le montage de la naissance et le bout de la gouttière.
Gouttiere-33Posez la naissance et l’extrémité de la gouttière sur
les supports et posez le coude afin que la descente longe le mur.



« Le coude unique » Girpi
Nous avons utilisé le système “coude unique” qui est constitué d’une manchette et de quatre coudes de 22°. Ce système permet, selon le nombre d’éléments utilisés, d’obtenir des coudes de 22,30°, 45°, 67,30° ou 87,30°, y compris avec dévoiement. Il est proposé dans toutes les couleurs de descente.


Gouttiere-29 Gouttiere-32 Gouttiere-30L’orientation des modules du coude permet
tous les dévoiements.

Accessoires

Gouttiere-34Le collecteur d’eau de pluie s’installe sans collage entre deux morceaux de tube de descente.
Gouttiere-46Il peut être équipé d’un embout de connexion à une cuve de récupération.
Gouttiere-42La crapaudine, posée sur le trou de la naissance, est l’accessoire classique pour éviter le bouchage de la descente par des feuilles.
Gouttiere-43Posé sur toute la gouttière, le stop-feuilles évite le bouchage, il évite aussi d’avoir à nettoyer chaque saison la gouttière et il assure une eau moins “sale” dans le cas de sa récupération.

Il est maintenu par des clips sur l’ourlet de la gouttière.

Gouttiere-40Les bandes de 1 m de longueur et 15 cm de largeur peuvent être recoupées à l’ouverture de la gouttière.
